Восстановление работоспособности ноутбука с помощью прогрева чипов

Краткая информация о прогреве



В данном руководстве пойдет речь о прогреве чипов в домашних условиях. Данная операция часто помогает в случаях, когда ноутбук отказывается включаться или испытывает другие серьезные проблемы с чипсетом или видеокартой.

Проблемы с работой чипсета (чипсет - одна или две большие микросхемы на материнской плате) проявляются в нарушении работоспособности различных портов (USB, SATA и т.д.) и отказе ноутбука включаться. Проблемы с видеокартой обычно сопровождаются дефектами изображения, ошибками после установки драйверов с сайта производителя видеочипа, а также отказе ноутбука включаться.

Подобные проблемы очень часто встречаются в ноутбуках с бракованными видеокартами nVidia 8-ой серии, а также с чипсетами nVidia. Это в первую очередь касается чипсета MCP67, который применяется в ноутбуках Acer Aspire 4220, 4520, 5220, 5520, 7220 и 7520.

В чем же смысл прогрева? На самом деле все довольно просто. Часто причиной нарушения работоспособности чипов является нарушение контакта чипа с платой. При нагреве чипа до 220-250 градусов контакты чипа с подложкой и подложки с материнской платой пропаиваются. Это позволяет временно восстановить работоспособность чипа. "Временно" в даном случае очень сильно зависит от конкретного случая. Это могут быть как дни и недели, так и месяцы и годы.

Данное руководство предназначено для тех, у кого ноутбук уже не работает и терять в общем-то нечего. Если у вас ноутбук работает, то лучше не мешайте ему и закройте данное руководство.


Способы прогрева чипов



1) Самый правильный способ заключается в использовании паяльной станции. Ими в основном пользуются в сервисных центрах. Там можно точно контролировать температуру и воздушный поток. Вот так они выглядят:

Восстановление работоспособности ноутбука с помощью прогрева чипов

Восстановление работоспособности ноутбука с помощью прогрева чипов

Поскольку паяльные станции в домашних условиях встречаются крайне редко, то придется искать другие варианты.

2) Строительный фен:

Восстановление работоспособности ноутбука с помощью прогрева чипов

Восстановление работоспособности ноутбука с помощью прогрева чипов

Полезная штука, стоит недорого, купить можно без проблем. Прогревать чипы строительным феном тоже можно. Основная сложность - контроль температуры. Именно поэтому для задачи прогрева чипа нужно поискать фен с регулятором температуры.

3) Прогрев чипов в обычной духовке. Черезвычайно опасный способ, но работает. Опасность состоит в том, что не все компоненты платы хорошо переносят высокую температуру. Также есть большой риск перегреть плату. В этом случае не только может нарушиться работоспособность компонент платы, но и они могут банально от нее отпаяться и отвалиться. В этих случаях дальнейший ремонт не имеет смысла. Нужно брать новую плату.

В данном руководстве будет рассмотрен прогрев чипа в домашних условиях с помощью строительного фена.


Для прогрева нам будут необходимы



1) Строительный фен. Требования к нему невысокие. Самое главное требование - это возможность плавной регулировки температуры воздуха на выходе хотя бы до 250 градусов. Все дело в том, что нам нужно будет выставить температуру воздуха на выходе на уровне 220-250 градусов. В фенах со ступенчатой регулировкой часто встречаются 2 значения: 350 и 600 градусов. Они нам не подходят. 350 градусов - это уже очень много для прогрева, не говоря о 600. Я использовал такой фен:

Восстановление работоспособности ноутбука с помощью прогрева чипов

2) Алюминиевая фольга. Используется часто в кулинарии для запекания в духовке.

3) Термопаста. Она нужна чтобы собрать систему охлаждения обратно. Повторное использование старых термоинтерфейсов не допускается. Если уж сняли систему охлаждения, то при установке обратно старую термопасту нужно удалить и нанести новую. Какую термопасту взять обсуждается здесь: Охлаждение ноутбука. Я рекомендую термопасты от ThemalTake, Zalman, Noctua, ArcticCooling и прочие вроде Titan Nano Grease. КПТ-8 нужно брать оригинальную в металлическом тюбике. Ее часто подделывают.

Я использовал Titan Nano Grease:

Восстановление работоспособности ноутбука с помощью прогрева чипов

4) Набор отверток, салфеток и прямые руки.


Прогрев чипа



Предупреждение: прогрев чипа является сложной и опасной операцией. Ваши действия могут изменить состояние ноутбука из "чуть-чуть не работает" до "совсем не работает". При чем дальнейший ремонт ноутбука в сервисном центре после такого вмешательства может быть экономически нецелесообразным. Загубить ноутбук может как излишний нагрев, статическое электричество, так и другие подобные вещи. Также нужно учесть, что не все компоненты хорошо переносят высокий нагрев. Некоторые из них могут даже взрываться.

Если вы сомневаетесь в своих силах, то лучше за прогрев чипа не браться и доверить эту операцию сервисному центру. Все, что вы будете в дальнейшем делать, вы делаете на свой страх и риск. Автор данного руководства не несет никакой ответственности за ваши действия и их результат.



Прежде чем браться за прогрев чипов, нужно четко представлять какие чипы нужно греть. Если у вас проблема с видеокартой, то нужно греть видеочип, если с чипсетом, то северный и/или южный мосты (в случае с MCP67 северный и южный мосты совмещены в одной микросхеме). В этом вопросе вам поможет руководство Ремонт ноутбука и эти темы форума: Не включается ноутбук и Видеокарта.

Когда более-менее представляете какие чипы прогреть надо, то можно браться за сам прогрев. Начинается он с разборки ноутбука. Перед разборкой ноутбука обязательно вынимайте батарею и отключайте ноутбук от блока питания. Инструкции как разобрать вашу модель ноутбука вы можете найти на первой странице этой темы: Инструкции для ноутбуков.

Вот так примерно может выглядеть микросхемы чипсета и видеочипы:

Восстановление работоспособности ноутбука с помощью прогрева чипов

На фото выше внизу слева расположена микросхема южного моста, вверху правее от центра микросхема северного моста, левее от нее расположен разъем процессора.

Вот, например, материнская плата ноутбука Acer Aspire 5520G:

Восстановление работоспособности ноутбука с помощью прогрева чипов

Тут микросхемы северного и южного мостов совмещены в одной - MCP67. Расположена она в центре фото, чуть выше разъема процессора.

Видеокарты могут быть как съемными:

Восстановление работоспособности ноутбука с помощью прогрева чипов

Так и впаянными в материнскую плату.

Перед началом прогрева неплохо бы позаботиться о тепловой защите окружающих чип элементов. Они ведь не все хорошо переносят нагрев выше 200 градусов. Вот для этого нам и нужна фольга.

Предупреждение: при работе с фольгой сильно увеличивается риск повредить компоненты статическим электричеством. Об этом нужно помнить. Подробней об антистатической защите сказано здесь

Берем кусок фольги и вырезаем в нем по контуру отверстие:

Восстановление работоспособности ноутбука с помощью прогрева чипов

Восстановление работоспособности ноутбука с помощью прогрева чипов

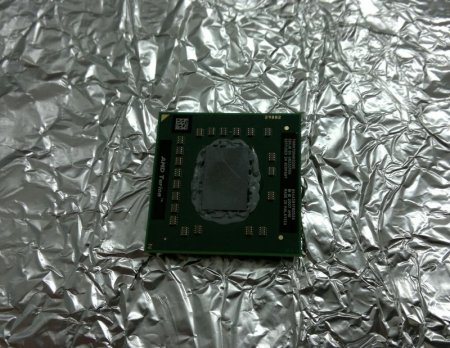

В случае с прогревом процессоров или видеокарт в виде небольших плат можно просто их положить на фольгу:

Восстановление работоспособности ноутбука с помощью прогрева чипов

Это нужно уже больше для защиты стола от излишнего нагрева. Прогреваемая плата с чипом должны быть расположены строго горизонтально.

Теперь нужно выставить на фене температуру около 220-250 градусов. Вариант с 300-350 градусов и выше не подходят так как есть вероятность, что припой под чипом сильно расплавится и чип сместиться под влиянием потоков воздуха. В этом случае без сервисного центра не обойтись.

Греть нужно несколько минут. Фен должен быть на расстоянии примерно 10-15 см от чипа. Вот так этот процесс выглядит на видео:

Прогрев процессора:



Прогрев чипсета:



Вот еще видео по прогреву феном: скачать / скачать (прогрев видеочипа. Все детально показано) скачать / скачать и скачать / скачать (прогрев видеокарты бытовыми фенами)

После такого прогрева пациент (HP Pavillion dv5) ожил и заработал fellow
